Taşınabilir CMM RA520 Havacılık Karbon Elyafı ile Yüksek Hassasiyetli 0.045mm 3B Ölçüm Kolu

Taşınabilir CMM RA520 Havacılık Karbon Elyafı ile Yüksek Hassasiyetli 0.045mm 3B Ölçüm Kolu

Marka Adı:	RUYA
Model Numarası:	RA520
Moq:	1 pc
Fiyat:	pazarlık edilebilir
Teslim Zamanı:	5-10 working days
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

ISO 9001

Kesinlik:

0.045mm

Tekrarlanabilirlik:

0.032mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Vurgulamak:

3D Ölçüm Kol taşınabilir cm

Taşınabilir Eklemli Kol Koordinat Ölçme Cihazı

Yüksek hassasiyetli eklemli kol koordinat ölçüm makinesi

Ürün Tanımı

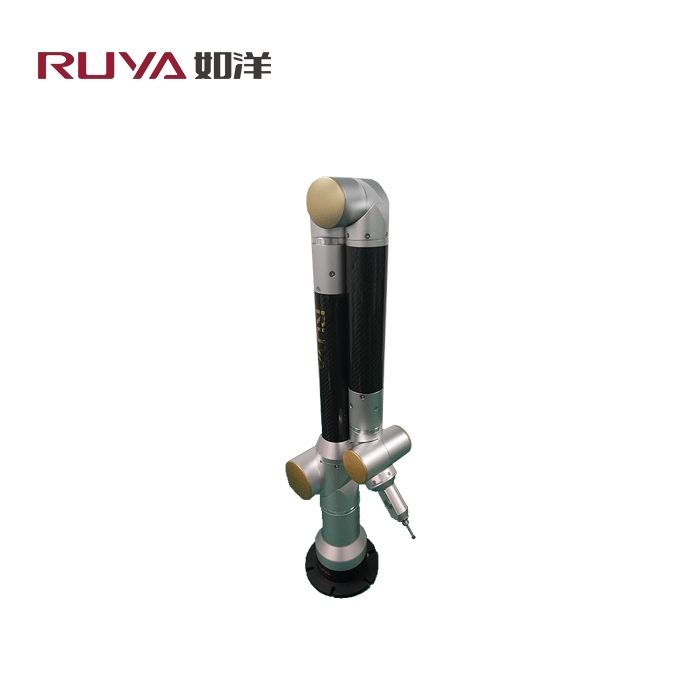

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu

Ürüne Genel Bakış

RA520 Taşınabilir CMM, yüksek hassasiyetli 3D ölçüm uygulamaları için tasarlanmış mafsallı bir kol koordinat ölçüm makinesidir. Bu taşınabilir çözüm, çeşitli endüstriyel ölçüm ihtiyaçları için olağanüstü doğruluk ve esneklik sunar.

Temel Özellikler

Mutlak yüksek hassasiyetli enkoder, başlangıç hedefine ihtiyaç duymadan cihazın doğruluğunu ve stabilitesini sağlar
Yüksek kaliteli iletken kayma halkaları tüm bağlantı noktalarında sonsuz dönüşe olanak tanır
Kolay bilgisayar entegrasyonu için basit USB kablo bağlantısı
Güvenilir çalışma için geniş çalışma sıcaklığı aralığı (10°C-40°C)
Havacılık karbon fiber boru kol gövdesi - minimum deformasyonla hafif (yalnızca 7Kg)
Standart kalıpla üretilen bağlantılar çalışma sırasında yüksek stabilite sağlar
İsteğe bağlı pil modülü, harici güç olmadan yerinde ölçüm yapılmasını sağlar
Tüm Renishaw probları ve çoklu montaj bileşenleriyle uyumludur
Çoklu kurulum yöntemleri: tripod, manyetik taban, yerinde hızlı ölçüm için U şekilli klipsler

Ölçüm Yetenekleri

Geometrik Özellik Tespiti

İş parçalarındaki geometrik özellikleri ölçün
Mevcut geometrik özelliklerin projeksiyonu ve kesişimi yoluyla yeni özellikler oluşturun
Mesafeler ve açılar da dahil olmak üzere mekansal boyutları hızlı bir şekilde analiz edin
Noktalar, çizgiler ve yüzeyler aracılığıyla özel koordinat sistemleri
Doğrusal boyut işaretleme yetenekleri

GD&T Geometrik Tolerans Tespiti

Ölçüm yazılımı, dikeylik, paralellik, düzlük, silindiriklik, eş eksenlilik, eğim ve konum dahil olmak üzere form ve konum toleranslarını değerlendirmek için kapsamlı GD&T araçları sağlar.

3D Model Karşılaştırması

Çoklu 3D veri formatları ve koordinat hizalama yöntemleriyle yazılım uyumluluğu. Ölçülen geometrik özellikleri ve yüzey noktası verilerini 3D modeller üzerindeki teorik değerlerle otomatik olarak karşılaştırarak kapsamlı hata analizi grafik raporları sağlar.

Test Raporlaması

Test raporlarının PDF, Excel ve MHT formatlarında hızlı çıktısı. Kapsamlı belgelere sahip kullanışlı, hızlı çıktıyla güçlü rapor özelleştirme işlevi.

Uygulama Alanları

Otomobil üretim hatları, havacılık, gemi yapımı, muayene fikstürü imalatı, kalıp imalatı ve çeşitli endüstriyel ölçüm uygulamaları.

Ürün Özellikleri

Modeli	Uzamsal Ölçüm Aralığı	Uzay Uzunluğu Gösterge Hatası	Tek Eksenli Koordinat Ölçüm Tutarlılığı
RA515	1,5m	0,035 mm	0,025 mm
RA520	2,0m	0,045 mm	0,032 mm
RA525	2,5m	0,060 mm	0,035 mm
RA530	3,0m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

Opsiyonel Aksesuarlar
