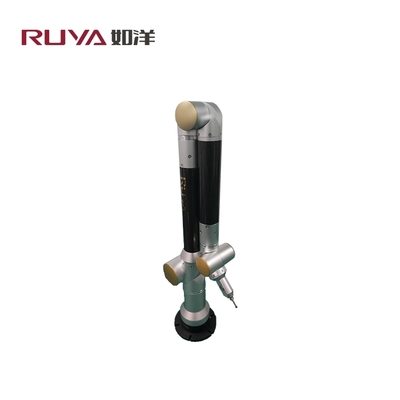

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi

Marka Adı:	RUYA
Model Numarası:	RA520
Moq:	1 pc
fiyat:	pazarlık edilebilir
Teslim Zamanı:	5-10 working days
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

Packaging Details:

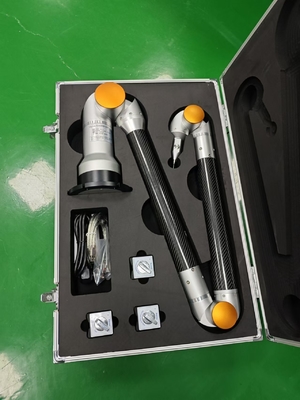

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Ürün Tanımı

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçüm Cihazı

Ürün Açıklaması

Başlıca özellikleri şunlardır:

1. Enstrümanın doğruluğunu ve kararlılığını sağlamak için mutlak yüksek hassasiyetli kodlayıcı kullanılır ve başlatırken değişiklik bulmaya gerek yoktur;

2. Askeri kalitede iletken kayma halkaları kullanılarak, tüm eklemler sonsuz dönebilir;

3. Çevrimiçi olmak basit ve kullanışlıdır, sadece bir USB kablosuyla bilgisayara bağlayın;

4. Geniş çalışma sıcaklığı aralığı, 10°C-40°C ortam sıcaklığında güvenilir bir şekilde kullanılabilir;

Havacılık karbon fiber tüp kol gövdesi, hafif ve küçük deformasyon, her zaman ve her yerde ölçüm ihtiyaçlarını karşılar (ağırlık sadece 7Kg);6. Kalıp açma ile üretilen standart eklemler, çalışma sürecini son derece istikrarlı hale getirir;
Ani elektrik kesintilerinden kaynaklanan veri kaybını önlemek için, güç kaynağı olmadan yerinde ölçümü tamamlamak üzere bir pil modülü ile donatılabilir;
Kolay değiştirme için çeşitli montaj bileşenleri ve eksiksiz bir Renishaw prob yelpazesi mevcuttur;
Çeşitli montaj yöntemleriyle; tripod, manyetik taban (manyetik vantuz) ve U şeklinde klipsler vb., hızlı yerinde ölçüm gerçekleştirebilir;

Geometrik özellik tespiti

1. İş parçası üzerindeki geometrik özellikleri ölçün. Ve projeksiyon ve kesişim yoluyla, mevcut geometrik özellikler yeni özellikler oluşturmak için uyarlanır.

2. Geometrik özellikler arasındaki mesafeler ve açılar gibi uzamsal boyutları hızla analiz edin.

3. Koordinat sistemi noktalar, çizgiler ve yüzeyler aracılığıyla özelleştirilebilir ve doğrusal boyutlar işaretlenebilir.

GD&T geometrik tolerans tespiti

Ölçüm yazılımı, geometrik özelliklerin form ve konum toleranslarını değerlendirmek için GD&T araçları sağlar. Örneğin, diklik, paralellik, düzlemsellik, silindiriklik, eş eksenlilik, eğim, konum vb.

3D model ile gerçek nesne arasındaki karşılaştırma

Yazılım, çoklu 3D veri formatlarıyla uyumludur ve çoklu koordinat hizalama yöntemleri sağlar. Ölçülen geometrik özellikleri ve yüzey nokta verilerini üç boyutlu modeldeki teorik değerlerle otomatik olarak karşılaştırabilir ve hata analizi grafik raporları sağlayabilir.

Test raporu

PDF, Excel ve mht formatlarındaki test raporları hızla dışa aktarılabilir.

Denetim raporu özelleştirme işlevi güçlüdür ve çıktı raporu resim ve metinlerle birlikte kullanışlı ve hızlıdır.

Uygulama alanları:Otomobil üretim hattı, havacılık, gemi yapımı, denetim fikstürü imalatı, kalıp imalatı vb. alanlarda kullanılır.

Ürün parametreleri

RA5 Serisi Özellikleri
Model	Uzamsal ölçüm aralığı/m	Uzay uzunluğu gösterge hatası/mm	Tek eksenli koordinat ölçüm tutarlılığı /mm
RA515	1.5m	0.035mm	0.025mm
RA520	2.0m	0.045mm	0.032mm
RA525	2.5m	0.060mm	0.035mm
RA530	3.0m	0.080mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

İsteğe Bağlı Aksesuarlar:

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 1

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 2

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 3

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 4

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 5

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 6

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 7

Taşınabilir CMM RA520 Yüksek Hassasiyetli 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi 8
