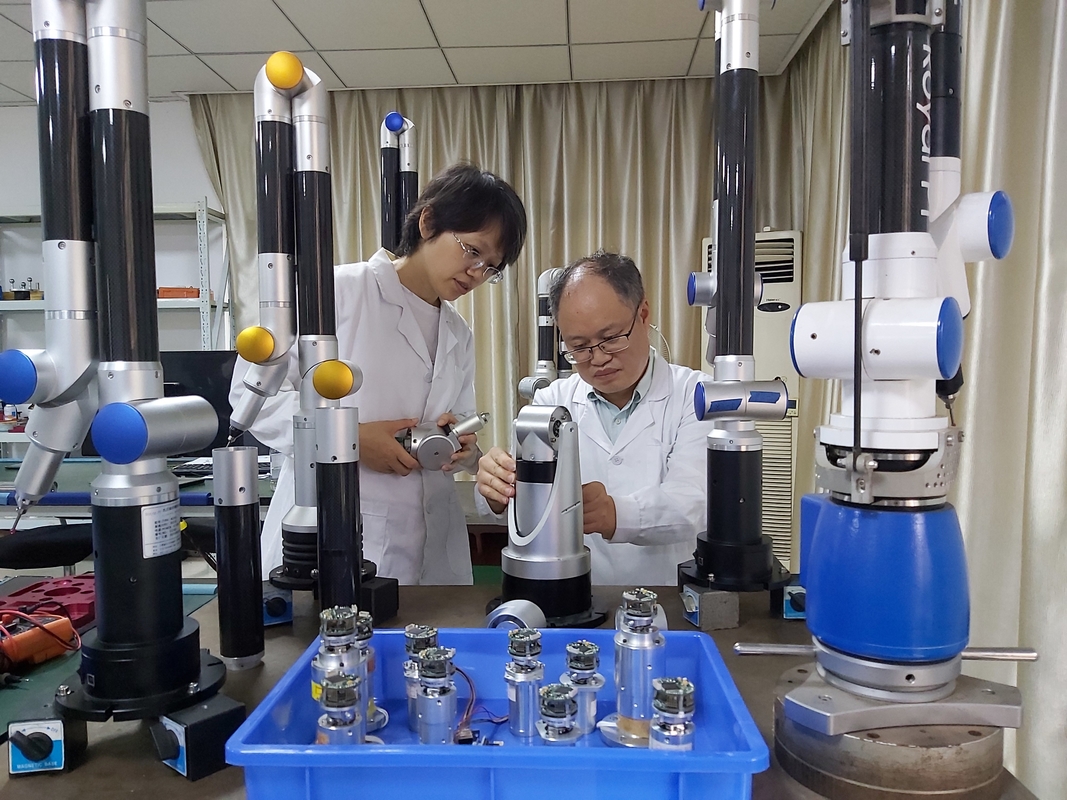

Yüksek Hassasiyetli Taşınabilir CMM RA535 3D Ölçüm Kolu Eklemli Kol Koordinat Ölçme Makinesi

Ürün Açıklaması

RA5 SERİSİ CMM Taşınabilir Ölçüm KOLUesas olarak otomobil üretim hattı, uçak bakım fabrikası, gemi yapım fabrikası, lokomotif fabrikası, kalıp imalat atölyesi vb. hassas ölçümlerinde kullanılır.

Testin Doğruluğu (ortak uluslararası standart koordinat B89.4.22-2004'e uygun):

(1) tek nokta tekrarlanabilirlik test yöntemi: Standart prob, yazılım tarafından toplanan çoklu tek nokta verilerinden, noktanın standart sapmasını ve her noktanın (tek nokta) ortalama standart sapmasını hesaplamak için yuva konisine yerleştirilir. Bu yöntem, test ve ölçüm ekipmanı tekrarlanabilirliğini test etmek için kullanılır.

(2) uzaysal hassas uzunluk ölçüm yöntemleri: Ölçüm aralığı, standart cihazın uzunluğunun değeri birçok kez test edilen standart bir uzunluk ile ölçülür, ölçüm sonuçları, cihazlar arasındaki standart sapma olarak teorik değerin standart sapması ile. Ölçüm sonuçlarının %95'i kalibrasyon doğruluğu içinde ise, ± 2σ güven düzeyinin standart sapması karşılanır, bu yöntem genel bir kalite ölçüm sistemi doğruluk kriteri olarak kullanılır

Geometrik özellik tespiti

1. İş parçası üzerindeki geometrik özellikleri ölçün. Ve projeksiyon ve kesişim yoluyla, mevcut geometrik özellikler yeni özellikler oluşturmak için uydurulur.

2. Geometrik özellikler arasındaki mesafeler ve açılar gibi uzaysal boyutları hızla analiz edin.

3. Koordinat sistemi noktalar, çizgiler ve yüzeyler aracılığıyla özelleştirilebilir ve doğrusal boyutlar işaretlenebilir.

GD&T geometrik tolerans tespiti

Ölçüm yazılımı, geometrik özelliklerin form ve konum toleranslarını değerlendirmek için GD&T araçları sağlar. Örneğin, diklik, paralellik, düzlemsellik, silindiriklik, eş eksenlilik, eğim, konum vb.

3D model ile gerçek nesne arasındaki karşılaştırma

Yazılım, çoklu 3D veri formatlarıyla uyumludur ve çoklu koordinat hizalama yöntemleri sağlar. Ölçülen geometrik özellikleri ve yüzey nokta verilerini üç boyutlu modeldeki teorik değerlerle otomatik olarak karşılaştırabilir ve hata analizi grafik raporları sağlayabilir.

Test raporu

PDF, Excel ve mht formatlarındaki test raporları hızla dışa aktarılabilir.

Denetim raporu özelleştirme işlevi güçlüdür ve çıktı raporu resim ve metinlerle birlikte kullanışlı ve hızlıdır.

Uygulama alanları:otomobil üretim hattı, havacılık, gemi yapımı, denetim fikstürü imalatı, kalıp imalatı vb. alanlarda kullanılır.

Ürün parametreleri

İsteğe Bağlı Aksesuarlar:
