Yüksek hassasiyetli taşınabilir CMM RA535 3.5m ölçüm menzili ile 3 boyutlu ölçüm kolu

Yüksek hassasiyetli taşınabilir CMM RA535 3.5m ölçüm menzili ile 3 boyutlu ölçüm kolu

Marka Adı:	RUYA
Model Numarası:	RA535
Moq:	1 pc
Fiyat:	pazarlık edilebilir
Teslim Zamanı:	5-10 working days
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

ISO 9001

Kesinlik:

0,1 mm

Tekrarlanabilirlik:

0,071 mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Vurgulamak:

3 boyutlu CMM ölçüm kolu

Koordinat Ölçme Makinesi

Eklemli CMM Ölçme Kolu

Ürün Tanımı

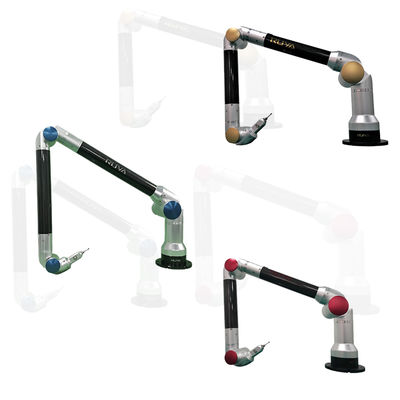

Yüksek Hassasiyetli Taşınabilir CMM RA535 3D Ölçme Kolu Mafsallı Kol Koordinat Ölçme Makinesi

Ürüne Genel Bakış

RA5 Serisi CMM Taşınabilir Ölçüm Kolu, otomotiv üretim hatları, uçak bakım tesisleri, gemi inşa tersaneleri, lokomotif fabrikaları ve kalıp imalat atölyeleri dahil olmak üzere çeşitli endüstriyel sektörlerde hassas ölçüm uygulamaları için tasarlanmıştır.

Doğruluk Standartları

Uluslararası standart koordinat B89.4.22-2004 ile uyumludur:

Tek Noktada Tekrarlanabilirlik Testi:Ölçüm ekipmanının tekrarlanabilirliğini test etmek için birden fazla tek noktalı veri toplama kullanarak standart sapmayı ve merkez nokta ortalamasını ölçer
Uzamsal Hassas Uzunluk Ölçümü:Ölçüm doğruluğunu birden fazla standart uzunluk ölçümü yoluyla değerlendirir; sonuçların %95'inin kalibrasyon doğruluğu standartlarına uyması gerekir

Ölçüm Yetenekleri

Geometrik Özellik Tespiti

İş parçalarındaki geometrik özellikleri ölçün ve projeksiyon ve kesişim yoluyla yeni özellikler oluşturun
Geometrik özellikler arasındaki mesafeler ve açılar da dahil olmak üzere mekansal boyutları hızlı bir şekilde analiz edin
Doğrusal boyut işaretlemesiyle koordinat sistemlerini noktalar, çizgiler ve yüzeyler aracılığıyla özelleştirin

GD&T Geometrik Tolerans Tespiti

Ölçüm yazılımı, dikeylik, paralellik, düzlük, silindiriklik, eş eksenlilik, eğim ve konum dahil olmak üzere form ve konum toleranslarını değerlendirmek için kapsamlı GD&T araçları sağlar.

3D Model Karşılaştırması

Çoklu 3D veri formatlarıyla uyumlu olan yazılım, ölçülen geometrik özellikleri ve yüzey noktası verilerini 3D modellerdeki teorik değerlerle otomatik olarak karşılaştırmak için çeşitli koordinat hizalama yöntemleri sağlayarak kapsamlı hata analizi grafik raporları oluşturur.

Test Raporlaması

PDF, Excel ve MHT formatlarında kapsamlı test raporları oluşturun. Güçlü denetim raporu özelleştirme işlevi, resim ve metin içeren ayrıntılı, ayrıntılı raporların hızlı bir şekilde çıktısını sağlar.

Uygulama Alanları

Otomotiv üretim hatları, havacılık, gemi yapımı, muayene fikstürü imalatı, kalıp imalatı ve çeşitli endüstriyel hassas ölçüm uygulamaları.

Ürün Özellikleri

Modeli	Uzamsal Ölçüm Aralığı	Boşluk-Uzunluk Gösterge Hatası	Tek Eksenli Koordinat Ölçüm Tutarlılığı
RA515	1,5m	0,035 mm	0,025 mm
RA520	2,0m	0,045 mm	0,032 mm
RA525	2,5m	0,060 mm	0,035 mm
RA530	3,0m	0,080 mm	0,056 mm
RA535	3,5m	0,100 mm	0,071 mm

Opsiyonel Aksesuarlar
