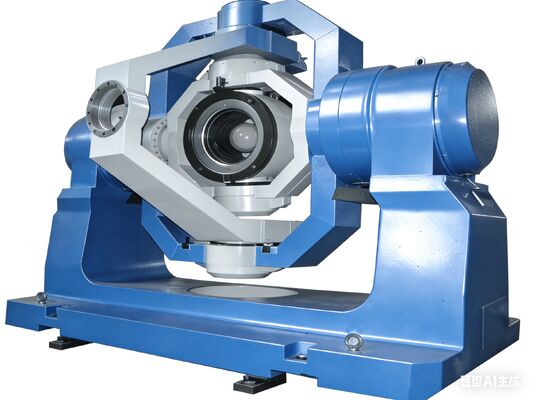

Yüksek hassasiyetli Dinamik 5 Eksenli Simülasyon Dönüştürücü Yüksek Performanslı HWIL Test ve Değerlendirme Uçuş Hareketi Simülatörü

Beş eksenli bir simülasyon çevirme masası, gerçek uçuş sırasında ilgili mekanik özellikleri gerçekçi bir şekilde yeniden üreterek bir uçağın çalışma ortamındaki çeşitli duruşlarını simüle edebilir.Esas olarak uzay tutumu simülasyonu için kullanılır. İnersiyonel bileşenlerin hareket deneyleri., yüksek dinamik tepki yeteneklerine, büyük yüklere, konumlara, hızlara, sinüzoidal salınımlara ve beş eksenli bağlantı simülasyon fonksiyonlarına sahiptir.Havadaki optoelektronik sistemlerin yarı fiziksel simülasyon deneyleri için kullanılabilir..

Mekanik yapısı esas olarak bir uçağın pozisyon hareketini simüle eden üç eksenli bir döner ve bir hedefin göreceli hareketini simüle eden çift eksenli bir döner içerir.Her eksenin bir konumu vardır., hız, salınım ve simülasyon fonksiyonları, uçaklar, arayanlar ve hedef simülatörleri gibi yükler için simüle edilmiş bir hareket ortamı sağlar.Üç eksenli turntable bir uçağın dönüş özgürlüğünün üç dereceyi simüle etmek için bir O-U-T yapısını benimserİki eksenli döngü masası, dönme özgürlüğünün iki derecesini gerçekleştirmek için bir O-U yapısını benimser: azimut ve pitch,Uçak ile hedef arasındaki göreceli hareketi simüle ederek..

1.Maksimum yük: Üç eksenliDönTablo: ≥35Kilo(montaj cihazı dahil);Çifte-eksenDönTablo:≥ 80kg (montaj cihazı dahil);

2.YükBoyutları:Üç eksenliDönTablo: ≥φ300mm×600 mm;Çifte-eksenDönTablo:≥φ300mm×400 mm;

3.Üç eksen ile iki eksen arasındaki kesişim: ≤ 1 mm yarıçaplı bir küre;

4.Eksenler arasındaki diklik: ±10′′;

5.Eğiliş açısı dönme hatası: ±10′′;

6.Yaklaşık boyutlarıMekanik DönüştürücüUzunluk:5000Genişliği 2500 × yüksekliği 3600mm;

7.Ağırlık: Yaklaşık 15.000 kg.

Ana performans göstergeleri
