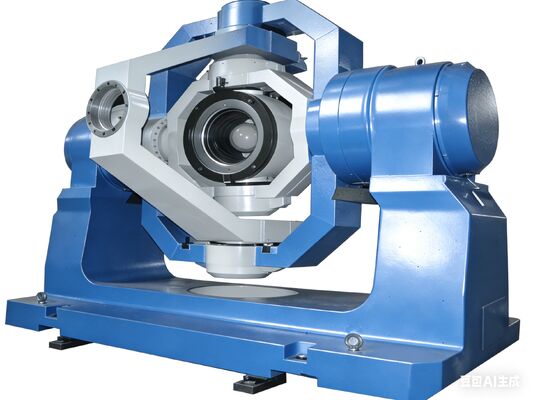

Bu yüksek performanslı HWIL test ve değerlendirme uçuş hareketi simülatörü, çalışma ortamlarındaki çeşitli uçak tutumlarını doğru şekilde taklit eden beş eksenli bir simülasyon döner tablasına sahiptir. Gerçek uçuş sırasında mekanik özellikleri gerçekçi bir şekilde yeniden üretir ve öncelikle atalet bileşenlerinin uzay tutumu simülasyonu hareket deneyleri için kullanılır.

Sistem, yüksek dinamik yanıt yetenekleri, büyük yük kapasitesi ve konum, hız, sinüzoidal salınımlar ve beş eksenli bağlantı simülasyonu dahil kapsamlı işlevler sunar. Havadaki optoelektronik sistemlerin yarı fiziksel simülasyon deneyleri için idealdir.

Mekanik konfigürasyon iki ana bileşenden oluşur:

• Üç eksenli döner tabla- Yuvarlanma, sapma ve eğim serbestlik dereceleri için OUT yapısını kullanarak uçağın tutum hareketini simüle eder
• Çift eksenli döner tabla- Azimut ve eğim serbestlik dereceleri için OU yapısını kullanarak hedef bağıl hareketi simüle eder

Her eksen konum, hız, salınım ve simülasyon işlevleri sunarak uçaklar, arayıcılar ve hedef simülatörleri için kapsamlı bir simüle edilmiş hareket ortamı yaratır.

• Maksimum yük:Üç eksenli döner tabla: ≥ 35 kg (montaj aparatı dahil); Çift eksenli döner tabla: ≥ 80 kg (montaj aparatı dahil)
• Yük boyutları:Üç eksenli döner tabla: ≥φ300mm × 600mm; Çift eksenli döner tabla: ≥φ300mm × 400mm
• Üç eksen ve iki eksen arasındaki kesişim:≤ 1mm yarıçaplı küre
• Eksenler arasındaki diklik:±10″
• Eğim açısı dönüş hatası:±10″
• Mekanik döner tabla boyutları:Yaklaşık 5000×2500×3600 mm
• Ağırlık:Yaklaşık 15.000 kg
